監控系統光纖傳輸接線圖解
時間：2021-11-23 來源：成都萬全安防 瀏覽：3169次
監控系統光纖傳輸接線圖解
在監控系統傳輸線路中，常見的有網線傳輸和光纖傳輸。網線由于材質等影響超過100米后信號就開始衰減，影響監控系統信號傳輸。因此超過100米之后，我們考慮使用光纖傳輸。光纖傳輸可達20Km，在大型視頻監控系統中經常使用。

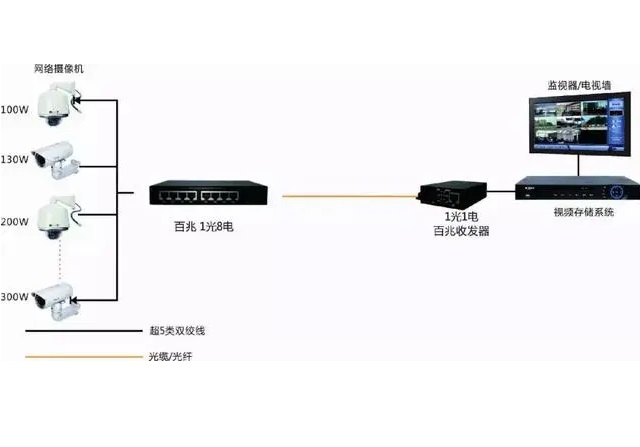

光纖傳輸由于需要將電信號轉化為光信號，因此需要專門的設備進行轉換，這種設備就是光纖收發器。光纖收發器是成對來使用的。當攝像頭把視頻信號轉化為電信號后，經過網線傳輸到光纖收發器。光纖收發器再將電信號轉化為光信號通過光纖發送到監控室的收發器，監控室收發器再將光信號轉化為電信號，通過網線傳輸到硬盤錄像機里面，然后硬盤錄像機通過HDMI或VGA線將信號發送到顯示器，這個時候我們就可以看到監控錄像了。
光纖收發器也分為很多種。從光纖的性質來劃分，可以分為多模光纖收發器和單模光纖收發器。它們兩者的區別在于所傳輸的距離不一樣，多模收發器一般的傳輸距離在2公里到5公里之間，而單模收發器覆蓋的范圍可以從20公里至120公里。
按收發數據可分為單纖光纖收發器和雙纖光纖收發器是按所需光纖分類的，單纖光纖收發器是接收發送的數據在一根光纖上傳輸；而雙纖光纖收發器接收發送的數據在一對光纖上傳輸。
另外，根據其功能不同又可以分為網管型光纖收發器和非網管型光纖收發器。一般根據監控系統安裝方案設計要求進行設備選擇和采購。不同的設備價格和性能都有很大區別，所以購買和選擇時要注意查看功能參數是否匹配。
